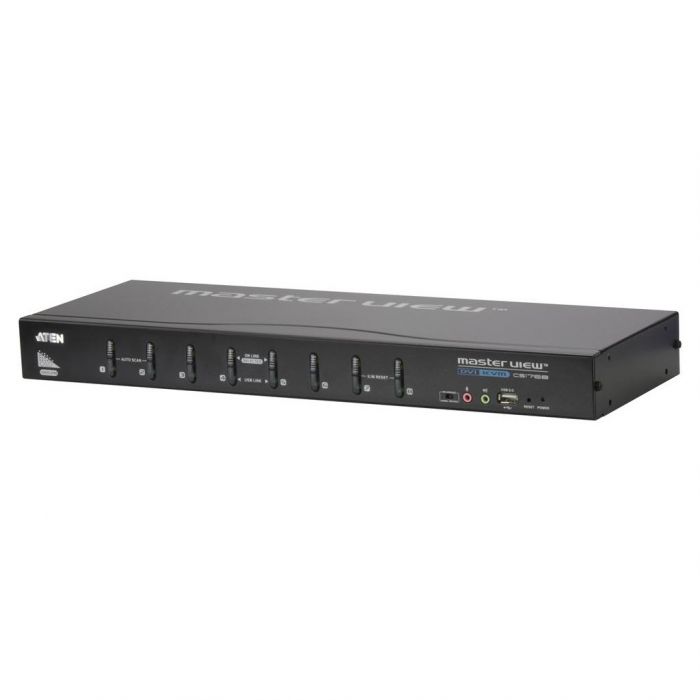

De CS1768 is een 8-poorts USB DVI KVM Schakelaar, u kunt tot 512 computers bedienen vanaf een enkel USB-toetsenbord, USB-muis en dubbel-beeldscherm (DVI-I en VGA) console.
Het kan worden gekoppeld in cascadeopstelling op drie niveaus – waardoor tot 73 CS1768's tot 512 computers – allemaal vanaf de originele enkele console kunnen worden bediend.
Eigenschappen
Eén USB console bestuurt acht Enkelvoudige Link DVI of VGA computers en twee extra USB 2.0 apparaten
KVM console ondersteunt een digitale (DVI-D) of een analoge (VGA) video-uitvoer
Computer poorten ondersteunen digitale (DVI) en analoge (VGA) video-invoeren* – gemengde werking mogelijk
Cascadeopstelling tot drie niveau's – bestuur tot 512 computers
Meerdere beeldschermen – gebruik wel vier CS1768-eenheden en geef video weer vanaf wel vier beeldschermen (twee beeldschermen / drie beeldschermen / vier beeldschermen)
Computerselectie via drukknopen op het voorpaneel, sneltoetsen en meertalige menu's op het scherm (OSD-menu's)
OSD Back-up/Herstelfunctie – stelt de beheerder in staat een back-up te maken van de configuratie en het gebruikersprofiel van de schakelaar
2-poort USB 2.0 hub ingebouwd
Volledig in overeenstemming met de USB 2.0-specificatie
Wachtwoordbeveiliging op twee niveaus (Beheerder/Gebruiker) voor verbeterde beveiliging
Meertalige OSD ondersteunt Engels, Duits, Japans, Traditioneel Chinees, Vereenvoudigd Chinees, Spaans, Russisch en Frans
Geluid toegestaan – volledige bas biedt een rijke ervaring voor 2.1-surround sound systemen
Console geluidspoorten op het voorpaneel voor gemakkelijke toegang
Multiplatform ondersteuning – Windows, Linux, Mac, Sun
Ondersteunt breedbeeld resoluties
Superieure videokwaliteit – 1920 x 1200 (Enkelvoudige Link DVI); 2048 x 1536 (VGA); DDC2B
Onafhankelijk schakelen van de KVM en USB focus
DVI digitale en analoge beeldscherm-ondersteuning – volledig in overeenstemming met de DVI-specificaties
geschikt voor HDCP
Video DynaSync™ – exclusieve ATEN-technologie elimineert weergaveproblemen bij het opstarten en optimaliseert de resolutie wanneer u schakelt tussen poorten
Console muispoort emulatie/bypass-functie ondersteunt de meeste muisdrivers en multifunctionele muizen Chinees en Spaans
Complete toetsenbord emulatie voor foutvrije opstart
Automatische Scanmodus voor het bewaken van alle computers
Broadcast modus – stelt u in staat om commando's van de console naar alle computers te sturen om tegelijkertijd handelingen uit te voeren.
Firmware upgradebaar
Opmerking: * Voor een VGA-ingang is een VGA naar DVI-adapter of een VGA naar DVI KVM-kabel (2L-7DX2U/2L-7DX3U) nodig. De KVM-kabel is apart verkrijgbaar ** PC-toetsenbordcombinaties emuleren Mac/Sun-toetsenborden; Mac/Sun-toetsenborden werken alleen met hun eigen computers

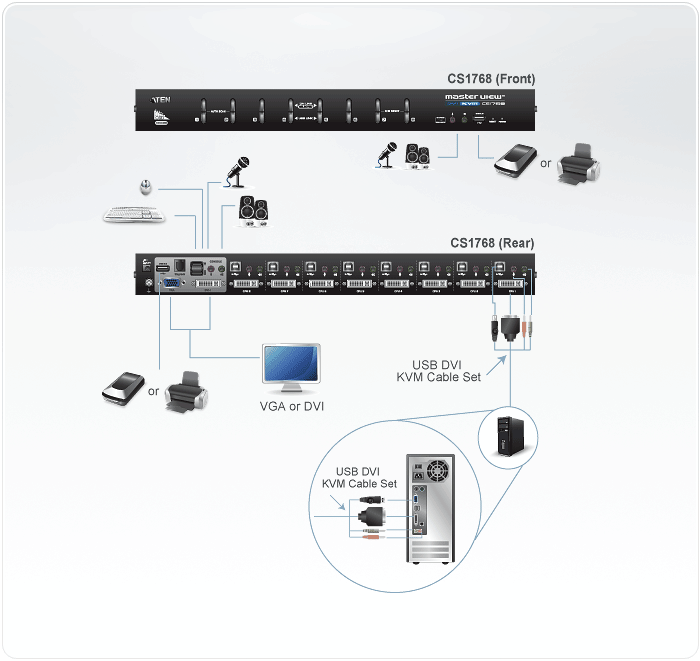

Diagram
inhoud
1x CS1768 8-Port USB DVI KVM Schakelaar met Rekinstallatiepakket 2x 2L-7D02U USB DVI-D KVM Kabelpakketten 1x Firmware Upgrade Kabel 1x 0AD6-1605-24EG Voedingsadapter 1x Voetkussenpakket (4 stuks) 1x Gebruiksaanwijzing
Specifications
Computer Connections
Direct
8
Max.
512 (via Cascade)
Port Selection
OSD, Hotkey, Pushbutton
Connectors
Console Ports
Keyboard
1 x USB Type A Female (Black)
Video
1 x HDB-15 Female (Blue) / 1 x DVI-I Female (White)
Mouse
1 x USB Type A Female (Black)
Speakers
2 x Mini Stereo Jack Female (Green; 1 x front panel, 1 x rear panel)
Microphone
2 x Mini Stereo Jack Female (Pink; 1 x front panel; 1 x rear panel)
KVM Ports
KB / Mouse
8 x USB Type B Female (White)
Video
8 x DVI-I Female (White)
Speakers
8 x Mini Stereo Jack Female (Green)
Microphone
8 x Mini Stereo Jack Male (Pink)
F/W Upgrade
1 x RJ-11 Female (Black)
Power
1 x DC Jack
USB 2.0 Hub
2 x USB Type A Female (White; 1 x front panel, 1 x rear panel)
Switches
Port Selection
8 x Pushbutton
Reset
1 x Semi-recessed Pushbutton
F/W Upgrade
1 x Slide Switch
LEDs
USB Link
8 (Green)
On Line / Selected
8 (Orange)
Power
1 (Dark Green)
Emulation
Keyboard / Mouse
USB
Video
DVI Single Link: 1920 x 1200; VGA: 2048 x 1536
Scan Interval
1–255 Seconds (Default: 5 secs)
Power Consumption
DC 5.3V, 3.76 W
Environment
Operating Temp.
0-50°C
Storage Temp.
-20-60°C
Humidity
0 - 80% RH, Non-condensing
Physical Properties
Housing
Metal
Weight
2.80 kg
Dimensions ( L x W x H )
43.72 x 16.11 x 4.40 cm
• * The specification and pictures are subject to change without notice.
• * All trademarks and logos are the properties of their respective holders.
